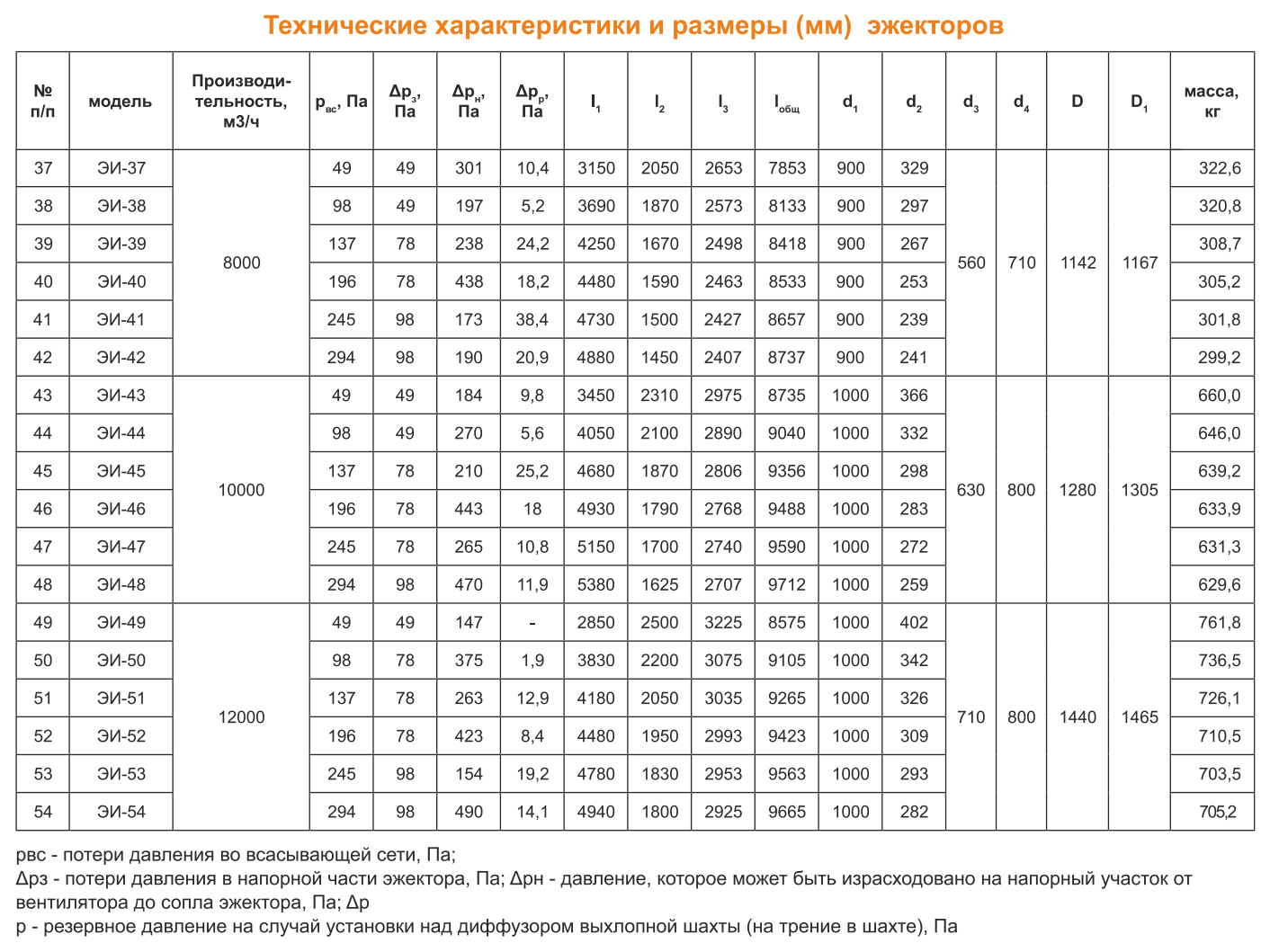

Эжекторы применяются для удаления воздуха, содержащего взрывоопасные или агрессивные пыли, пары и газы. Эжекторы изготавливаются из листовой стали t=1,5мм. сварными или разъемными – с болтовым соединением диффузора, камеры смешения и конфузора.
Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление преобразуется в статическое.
Установка эжекторов низкого давления
Установка эжекторов низкого давления Серии 5.904-29 предусматривает металлоконструкцию, предназначенную для установки эжекторов низкого давления.
Разработаны три варианта установок эжекторов:
- На покрытии промышленных зданий (вертикальное и горизонтальное расположение) – вертикальная установка - ВК, горизонтальная установка – ГК;
- На кронштейне, прикрепленном к стене здания - СК;
- На полу – ПС.
Вертикальное расположение эжектора на покрытии промышленных зданий является основным рекомендуемым вариантом монтажа аппарата. Опорой для установки эжектора служит железобетонный стакан, к которому он крепится болтами через переходную опору. Горизонтальная установка эжектора на покрытие промышленных зданий предусматривается, как правило, при удалении паровоздушных смесей, имеющих плотность не выше 0,8 по отношению к плотности воздуха, при этом ось эжектора должна иметь подъем в сторону выхода не менее 5%.
Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.
Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К верхней плоскости рамы приварен опорный фланец, к которому эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены таким образом, чтобы верхний торец эжектора находился над кровлей не ниже 1,5м.

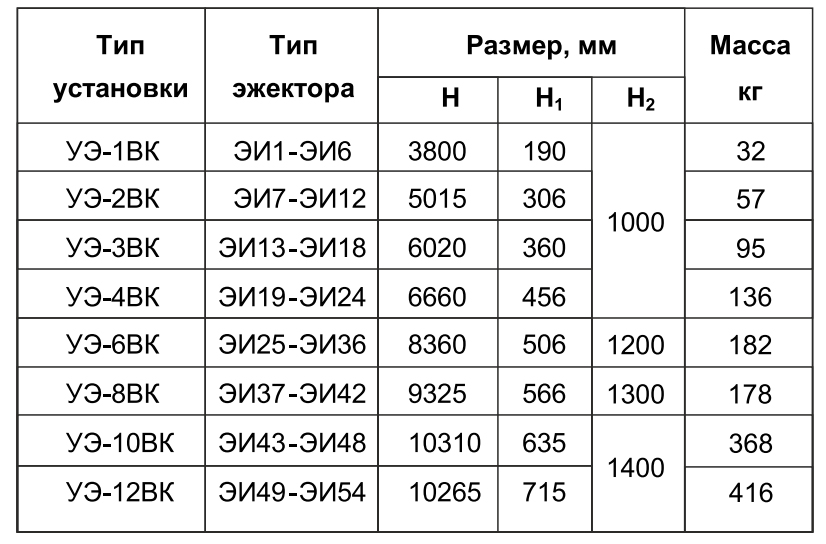

ВЕРТИКАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ВК

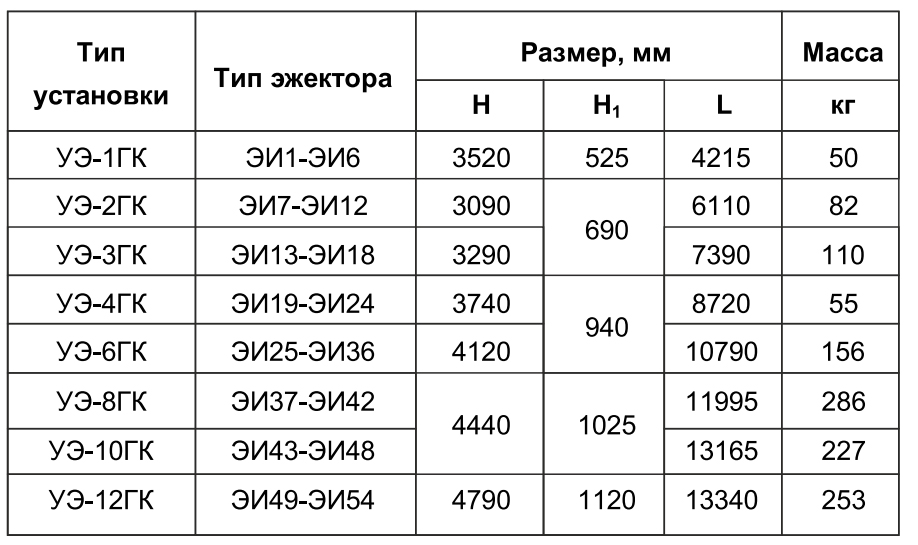

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ГК
УСТАНОВКА ЭЖЕКТОРА НА КРОНШТЕЙНЕ СК
УСТАНОВКА ЭЖЕКТОРА НА ПОЛУ ПС
